電線電纜中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、
摘要：這些符號都是電線的一些型號， B系列歸類屬于布電線，所以開頭用B，電壓：300/500V 電線按用途分為電磁線和通用絕緣電線。絕緣電線又稱為布電線。 絕緣電線（布電線）是指包覆絕緣...
2022-12-22 22:28:19
這些符號都是電線的一些型號，B系列歸類屬于布電線，所以開頭用B，電壓：300/500V 電線按用途分為電磁線和通用絕緣電線。絕緣電線又稱為布電線。
絕緣電線（布電線）是指包覆絕緣層的電線，包括各種連接線、安裝線。
V就是PVC聚氯乙烯，也就是（塑料）
L就是鋁芯的代碼
T就是銅芯的代碼（一般省略不寫）
R就是(軟)的意思，要做到軟，就是增加導體根數
BV銅芯聚氯乙烯絕緣電線
BLV鋁芯聚氯乙烯絕緣電線
BVR銅芯聚氯乙烯絕緣軟電線
以上電線結構：導體+絕緣
拿2.5mm2為例：
BV是1根直徑1.78mm和7根0.68兩種
BLV是1根直徑1.78mm
BVR是19根直徑0.41mm
RV銅芯聚氯乙烯絕緣連接軟電線
它比BVR更軟，還是2.5是49根0.25mm銅絲
RVV銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟電線
比RV多了一層塑料護套
另外：我們最常用的“護套線”
BVVB銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜,就是2根BV線，在+一層白色的護套
二、什么是護套線
護套線示意圖
三、YJV是什么電纜（YJV電纜含義解答）

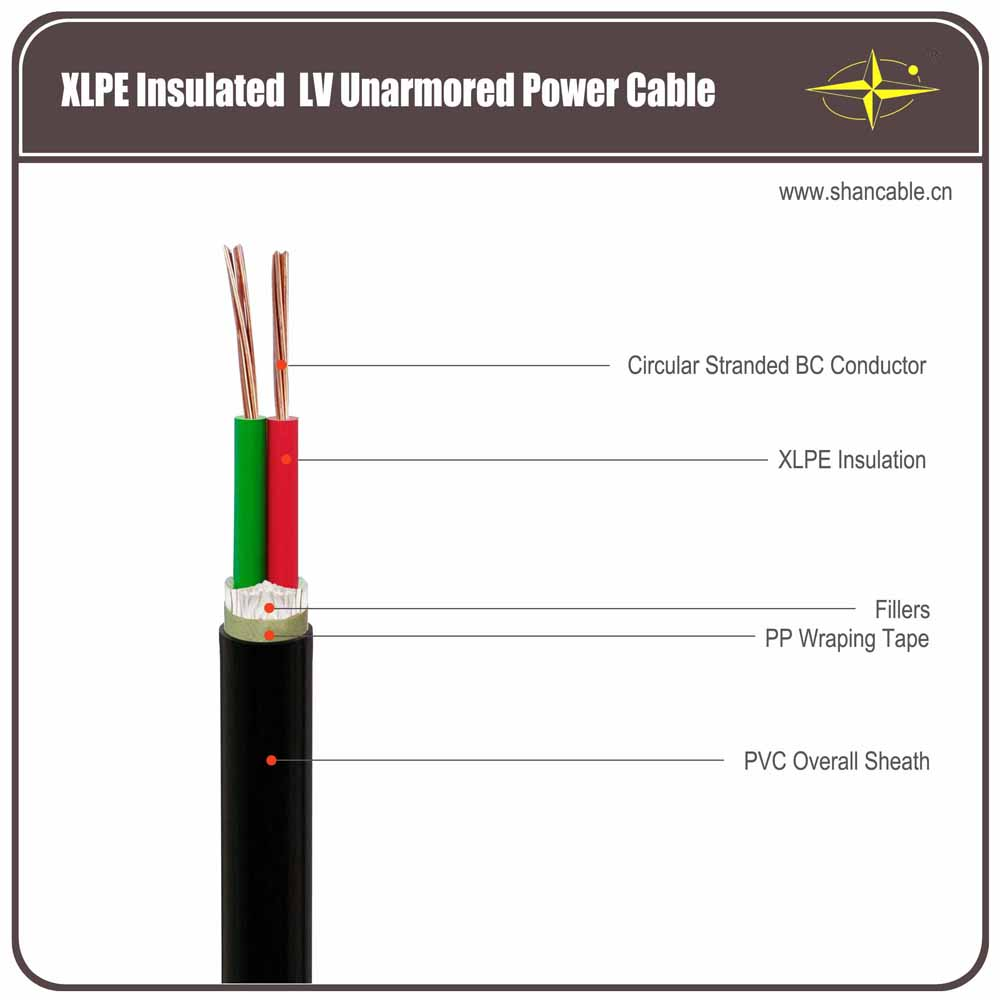

YJV電纜
【全稱】交聯聚乙烯絕緣聚氯乙烯護套電力電纜
Y----聚乙烯 J----交聯 V----聚氯乙烯護套
【芯數】單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等
【規格】1.5平方到240平方不等
【顏色】黑色
【銅質】國標無氧銅（紫銅）
【護套】聚氯乙烯PVC
【標準】本產品按GB12706《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要定做電纜。
【用途】適用于室內、電纜溝、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般為電路傳輸?shù)闹鞲傻?，額定電壓為電力線路輸配電用。
【一般額定電壓】（U0/U)0.6/1---26/35kv
【使用特性】
1.電纜導體的最高額定溫度為90°C，短路時（最長持續時間不超過5S），電纜導體的最高溫度不超過250°C。
2.敷設電纜時的環境溫度不應該低于0°C
3.敷設時允許彎曲半徑：單芯電纜不小于電纜外徑的15倍；多芯電纜不小于電纜外徑的10倍。
四、ＹＣ是什么電纜
YC橡套電纜
YC橡套電纜，全稱重型通用橡套軟電纜，是橡套電纜的一種。YC電纜適用于額定交流電壓在450/750V以下的家用電器、電動工具、各種移動電氣設備或輕型移動電氣設備，或施工現場的臨時施工，能承受較大的機械外力。鐵芯的長期允許工作溫度不得超過60℃。
y代表橡膠絕緣，C代表重型電纜。內護套也是橡膠絕緣，導體是銅線。橡膠電纜分為重型電纜(yc電纜)、中型電纜(yz電纜)和輕型電纜(YQ電纜)。好的YC電纜絕緣層全部采用純天然橡膠，導體為導電性能好的無氧銅桿。目前市面上大部分產品或多或少都達不到這個質量。
YC電纜型號：
YC電纜內主要為多芯電纜，常用的有2芯、3芯、4芯、5芯，銅芯的面積0.75到幾十平方不等。
五、BV電線電纜知識
BV電纜線：是銅芯聚氯乙烯絕緣電線電纜，簡稱塑銅線，是電線電纜中最常用的一種線，也是我們?nèi)粘Ｉ钪薪佑|最多的一種線。
導體材料：無氧銅
絕緣材料：PVC
顏色：黑，黃，藍，紅、棕、白等
工作溫度：60度，70度，95度
額定電壓：450/750V
敷設電纜（線）時環境溫度不低于零下15度。
電纜允許彎曲半徑：
電纜外徑（D）小于25mm者不小于4D；
電纜外徑（D）為25mm者及以上應不小于6D。
成品電纜（線）及電纜線芯須經工頻火花耐壓試驗。
電纜（線）的標志須按GB6995標準執行，標志應清晰、耐擦。
國標bv電線電纜用于交流額定電壓450/750V及以下或直流電壓1000V及以下的電器裝置、儀表、裝修、電信設備、動力照明和線路，可明敷或暗敷。
產品標準：GB5023.3-1997 JB8734-98 符合IEC CCC標準，國標bv電纜生產合格證必須印有3C認證標志。
六、ＷＤＺＲ-ＢＹＪ是什么意思
BYJ：銅芯交聯聚乙烯絕緣布電線450/750V
WDZR-BYJ：銅芯阻燃無鹵低煙交聯聚乙烯絕緣布電線450/750V
產品用途：本產品適用于額定電壓450/750V及以下建筑、電器、開關等動力裝置固定布線。
七、電纜型號含義解答
1.通用電纜符號解答：
R－連接用軟電纜（電線），軟結構。
V－絕緣聚氯乙烯（聚氯乙烯絕緣或聚氯乙烯護套）
B－平型（扁形）
S－雙絞型。
A－鍍錫或鍍銀
F－耐高溫
P－編織屏蔽
P2－銅帶屏蔽
P22－鋼帶鎧裝
Y—預制型
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型
2：通用各種字母代表的含義：
A:(聚)胺(脂),安(裝),鋁塑料護套(Alpeth)
B:扁,半,編(織),泵,布,(聚)苯(乙烯),
3、電纜常識：電纜通常分為電力電纜和控制電纜兩種。
1、電纜通用符號表示的含義：
〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安
〔2〕用途
K－控制電纜
P－信號電纜
DJ－計算機電纜
〔3〕絕緣層
V－聚氯乙烯
Y－聚乙烯
YJ－交聯聚乙烯
〔4〕導體。T－銅芯缺省表示，L－鋁芯。
〔5〕內護層(護套)
V－聚氯乙烯
Y－聚乙烯
Q－鉛包
L－鋁包
H－橡膠
HF－非燃性橡膠
LW－皺紋鋁套
F－氯丁膠
N－丁晴橡皮護套
八、電線電纜術語和名詞
根據GB/T2900.10-1984，電線電纜定義為用于傳輸電能、信息和實現電磁能量轉換的線材制品。為便于選擇和提高產品的適用性，我國電線電纜產品按用途可分為以下五類。
1)裸線:指只有導體而無絕緣層的產品，包括銅、鋁等金屬，復合金屬的圓單線，絞合線，軟線，各種結構的架空輸電線路用型材和異型材。
