什么是低煙無鹵 (LSZH) 電纜：它們能夠挽救生命

2022-11-28 14:40:01

低煙無鹵(LSZH)電纜的使用越來越多，這種電纜采用的套管材料在發生火災時更安全。顧名思義，與聚氯乙烯(PVC)和氟化乙丙橡膠(FEP)等傳統材料不同，wdz產生的煙霧更少，幾乎沒有任何被稱為鹵素的劇毒氣體。
在這種情況下，設計師應該總是選擇使用這種電纜似乎非常合理，但真正的決定要復雜得多。因此，對于電氣工程師來說，了解LSZH電纜及其適用場景，以及如何選擇和應用是非常必要的。
LSZH電纜并不適用于所有應用。
請記住，盡管我們已經發現使用聚氯乙烯和FEP等鹵化化合物的電纜在發生火災時會造成傷害，但LSZH電纜并不是替代它們的通用解決方案，原因如下。首先，基于PVC和FEP的電纜也有不可忽視的重要優勢。在煙霧和氣體可以迅速擴散的開放空間中，使用LSZH電纜代替它們沒有太大的優勢。此外，一旦發生火災，電纜通常不是唯一的塑料來源，基于PVC和FEP的電纜具有耐火性，因此在諸多因素中，它們對火災的責任相對較小。
PVC和FEP電纜比LSZH電纜便宜，可以提供優異的電氣性能，具有廣泛的應用，并在干燥和潮濕的環境中具有優異的電氣性能。它們還具有高彈性、長使用壽命、耐極端溫度和化學品，并且非常耐用。簡而言之，LSZH電纜最適合傳統電纜可能有害的場合。它們并不打算在所有應用中取代傳統電纜。
LSZH有線電視的崛起
自20世紀70年代以來，人們已經了解了聚氯乙烯和FEP在電纜護套、絕緣材料和其他部件中的燃燒和火焰特性。到1980年左右，替代材料的電纜已經用于軍事和核系統。然而，1987年倫敦國王十字地鐵站的火災造成30多人死亡，100多人受傷，引起了全世界的關注(圖1)。

圖1:倫敦國王十字地鐵站火災事故調查顯示，大量電纜燃燒產生濃密黑煙和有毒氣體，導致人員難以逃生。(來源:維基百科)
后續調查表明，一根火柴落在電梯上是火災的原因，火災蔓延的原因很多，奪去了很多人的生命。原因之一是大量電纜燃燒產生濃密的黑煙和有毒氣體，使人難以逃生。相信正是這次火災促使業界開發出在火災中性能和安全性更好的電纜。
由于這次事故，倫敦地鐵禁止使用PVC電纜，隨后，其他歐盟成員國開始廣泛使用LSZH電纜。出于多種原因，美國花了很長時間來推廣這種電纜的使用，包括成本考慮、標準沖突以及關于應用場所的爭論。后來，這些問題逐漸得到解決，基于PVC和FEP的材料在最明顯的應用中被取代。
LSZH電纜差異
與PVC護套相反，LSZH電纜使用的護套材料是熱塑性材料，不產生鹵素或苛性酸，只產生少量煙霧甚至完全不產生煙霧，火焰蔓延明顯降低。所有這些優秀的特性使人們更容易逃離火災區域，減少了消防員的危險工作。LSZH化合物通常以聚烯烴為基礎，并摻有水合礦物質，因此只能產生不太濃的白煙。
LSZH電纜問世多年以來，也引用了其他復合材料，取得了較好的效果，同時保持了電纜必要的電氣性能。不含阻燃成分的聚合物材料與無機水合物(氫氧化鋁或氫氧化鎂)和其他添加劑混合，以優化阻燃特性。這種重摻雜通常會降低一些物理性能，因此電纜行業開發了各種方法，使用不同的化合物來降低或消除其影響。
令人困惑的要求
對于設計師來說，情況還是很復雜的，因為人們對這些線纜應該用在哪些場景有不同的看法。沒有一個標準或一系列標準來幫助設計師做出明智的決定，而且很難準確區分不同制造商的LSZH電纜?？纯炊嗄陙硎褂玫脑S多首字母縮寫詞(表1)來描述在火災中具有一些更好性能的電纜，混淆就可見一斑。

表1:由于缺乏統一性造成的混亂:一些“防火”電纜的命名(數據來源:Anixter公司的維基百科條目)
作為另一個例子，美國國防部是在MIL-C-24643標準中定義鹵素含量的首批組織之一，該標準將“低”鹵素定義為小于0.2重量%。其他標準規定了產生的酸性氣體的量，但沒有具體定義鹵素水平。
對于吊頂隔斷使用的電纜，主要問題是可能會產生有毒物質和腐蝕性物質，這些物質會擴散到整個建筑。美國國家電氣規范(NEC)要求吊頂隔墻空間使用的電纜必須達到“低煙”等級，但這方面一直存在爭議，因為吊頂隔墻的可燃負荷通常較低，很少接觸火源。美國國家消防協會(NFPA)負責制定NFPA 262標準，解決了天花板隔間空間使用電纜的問題。
幸運的是，保險商實驗室(UL)在2015年開始制定低煙無鹵等級，現在提供基于IEC 62821和IEC 60754系列標準的無鹵(HF)和LSZH電纜認證計劃。IEC 62821標準規定了最高額定電壓為750伏的無鹵低煙熱塑性絕緣和護套電纜的要求。UL的HF和LZSH標志可用于多種類型的電纜，從電力電纜到通信電纜(包括光纖)，電力供應和控制用柔性電纜和支架電纜。
所有UL認證的高頻和LSZH電纜也符合其他UL通用認證要求。UL還擴大了UL 2885下的部件認證計劃，將鹵素評估包括在內。這將有助于絕緣和護套化合物以及其他電纜組件(包括填充繩、膠帶、包裝帶)的制造商。
LSZH在哪些場景下工作？
很難決定是否使用LSZH，尤其是對于那些勤于研究的設計師來說。他們將深入研究各種標準和建筑規范，以及許多與相關問題相關的文件。幸運的是，人們對LSZH電纜保護功能的需求通常非常明顯。一般來說，LSZH電纜要考慮以下場景:大量電纜安裝在局促空間且相互靠近，疏散通道有限，通風不暢，有高壓。
最初使用LSZH電纜的一些應用就是很好的例子:在水面艦艇和潛艇上，很難，有時甚至不可能從火中逃生。例如，在核設施中，煙霧、有毒物質和腐蝕性氣體可能導致災難性后果。
其他應用包括商用飛機、運輸站、機場的某些區域、電信交換中心、隧道、劇院和夜總會(圖2)。下面的模型顯示了羅德島州西沃里克的“車站”夜總會，它在2003年被大火吞噬，造成100人死亡，230人受傷。

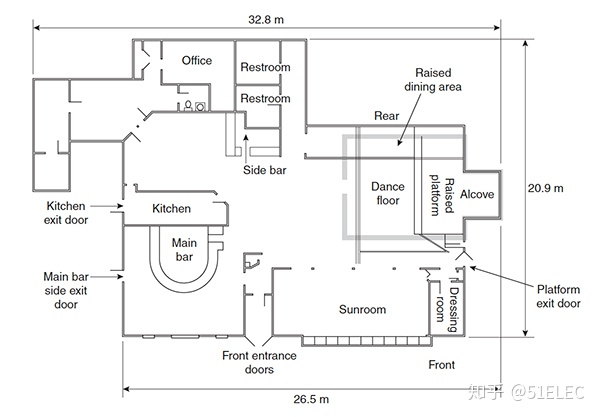

圖2:這個“車站”夜總會的模型顯示，雖然現場有一些疏散路線，但也有難以逃離的地方，尤其是當數百人陷入恐慌時。(資料來源:國家標準和技術研究所)
雖然現場有一些疏散路線，但也有難以逃生的地方，尤其是數百人陷入恐慌的時候。到達出口的時間至關重要，因為有毒煙霧可能會迅速積聚，如下圖所示(圖3)。

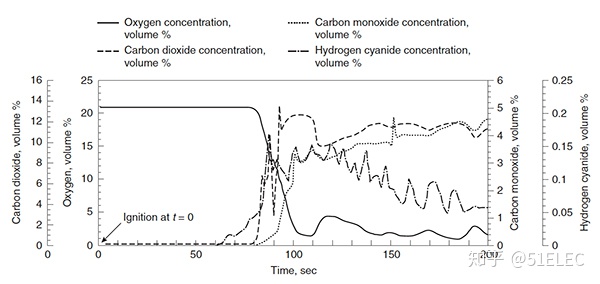

圖3:廚房和舞池之間的夜總會中心位置，火災后前200秒(t = 0)的氣體濃度。探測器放在離地面1.5米的地方。(資料來源:國家標準和技術研究所)
使用LSZH電纜的最新應用包括急劇增加的數據中心數量。數據中心布滿了密集的電纜，還有大量的冷卻基礎設施，火焰和煙霧可以在其中迅速蔓延。雖然LSZH電纜的使用越來越普遍，但現在數據中心沒有普遍要求使用LSZH電纜，這可能有點不可思議。
事實上，有一些因素會支持或拒絕使用LSZH電纜。在新建筑中，要考慮的最重要的因素之一是建筑材料所支持的可燃負荷，這需要了解所使用的材料并對整體環境進行評估。不幸的是，在現有建筑中通常很難做到這一點，因為我們很難掌握甚至不可能獲得關于建筑所用材料的知識。
和性能成本。
過去，LSZH電纜的電氣和機械性能低于傳統電纜，但現在已經有了很大的改善。電纜制造商不斷優化LSZH電纜的性能。這些產品可以提供PVC和FEP材料的阻燃性能，在柔韌性、彎曲半徑、耐低溫性和電氣性能方面都毫不遜色。
LSZH電纜的價格仍然普遍較高，因為它們的生產需要更多的步驟和制造時間。然而，隨著LSZH電纜美國市場的擴大，其成本可能會降低。LSZH電纜不適合寒冷環境，因為添加劑通常會降低電纜的柔韌性，尤其是在非常低的溫度下。然而，一些最新的LSZH電纜采用專有技術來緩解這個問題。
選擇合適的LSZH電纜。
隨著各種規則、規范和不同法規標準的出臺，電纜生產企業很難完全確定是否真正達到LSZH水平。有些規范看似符合這些要求，但奇怪的是，它們往往沒有明確說明這一點，只是提供了電纜結構(主要是護套)的信息，往往忽略了電介質材料。
指定LSZH屬性的規范的一個很好的例子是Alpha Wire的多芯電纜系列，包括1172L SL005雙芯電纜到6017L SL005 24芯電纜(圖4)。這些產品的說明書明確說明產品符合LSZH等級標準，產品通過了測試，包括IEC 60332-1可燃性標準、EC 60754-1和60754-2酸性氣體產生標準以及IEC 61034-2煙霧排放標準。

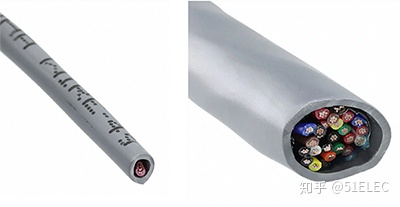

圖4:4:1172 l sl 005兩芯電纜(左)和6017L SL005 24芯電纜的說明書明確寫明產品符合LSZH等級標準，產品通過檢測，而不是含糊其辭。(來源:阿爾法電線)
其他一些制造商也解釋了LSZH的特性，但其他制造商在規范的某些地方隱藏了這些信息。如果更多的工程師要求這些功能，這種情況可能會改變。如果你有意向購買某款電纜，但是廠家沒有明確標明產品的防火特性，你最好聯系廠家。該公司也可以生產具有部分或全部優秀防火功能的定制版本。應比較幾家廠家的LSZH電纜，選擇防火性能優良的候選產品，然后比較其柔韌性、溫度范圍、彎曲半徑、使用壽命等關鍵指標。最終產品既要有優異的防火性能，又要和PVC電纜差別不大。
摘要
從這篇文章中，我們可以知道，盡管LSZH電纜已經問世幾十年了，但它的使用才剛剛開始加速。沒有一個聯盟或組織積極推廣LSZH有線電視，在LSZH有線電視應該用于哪些場景，甚至有線電視制造商應該如何在其網站或規范中描述它的問題上，也幾乎沒有一致意見。幸運的是，由于UL決定將LSZH和LSF納入其認證測試計劃，這種情況現在有所改善。我希望這種勢頭能夠保持下去，而不是等到再次發生嚴重火災事故后再采取行動。
同時，設計師和電氣工程師既可以選擇現成的LSZH電纜，也可以根據自己的需求指定LSZH電纜在定制應用時必須滿足的標準。
