勝華電纜小課堂1- 電力電纜型號命名
摘要：電力電纜型號的命名方法各不相同，現介紹通用的型號命名原則。電力電纜的型號一般由如下形式構成...
2022-11-28 14:57:22
一. 電力電纜型號的命名方法電力電纜型號的命名方法各不相同，現介紹通用的型號命名原則。電力電纜的型號一般由如下形式構成：
用途 — 絕緣 導體 金屬屏蔽 護層 外護層 — 特征
上面這些部分并不是每種電力電纜結構中都存在，若結構中沒有此部分，在型號中就不出現。
1．用途
用途表示特殊用途和類別的電纜，通用電纜的型號不含此部分，即型號從絕緣的表示開始。用途用英文大寫字母表示，常用字母具體含義如下：
Z—單根無鹵阻燃； ZA—阻燃A類；
ZB—阻燃B類； ZC—阻燃C類；
WD—無鹵低煙；
DD—低鹵低煙； NH—耐火；
NA—耐火A類； NB—耐火B(yǎng)類。
2．絕緣
此部分表示電纜所用絕緣材料的種類，用英文大寫字母表示，常用字母的含義如下：
Z—紙絕緣； V—聚氯乙烯絕緣；
Y—聚乙烯絕緣； YJ—交聯聚乙烯絕緣；
E—乙丙橡膠絕緣； EY—硬乙丙橡膠絕緣。
3．導體
此部分表示電纜所用導體材料的種類和導體結構，用英文大寫字母表示，常用字母的含義如下：
T—第1、2種銅導體，一般均省略； R—第5種導體；
L—第1、2種鋁導體； LH—第1、2種鋁合金導體。
4．金屬屏蔽
此部分表示電纜所用金屬屏蔽的材料和結構，用英文大寫字母表示，常用字母的含義如下：
D—銅帶屏蔽，一般省略不寫； S—銅絲屏蔽。
5．護層
根據電纜用途結構不同，此部分表示電纜內護套或金屬護套所用材料的種類，用英文大寫字母表示，常用字母的含義如下：
V—聚氯乙烯內護套； F—彈性體內護套；
Y—聚乙烯或聚烯烴內護套； Q—鉛護套；
L—鋁護套； T—銅護套；
A—金屬箔塑料復合護套； LW—皺紋鋁護套；
GW—皺紋鋼護套。
6．外護層
外護層一般由加強層、鎧裝層和外被層（外護套）組成，電纜結構若無此部分，即可在型號中不表示。
1）加強層(一般無此層）
根據電纜用途結構不同，加強層可有可無，若沒有就不表示，若有由一位阿拉伯數字表示其材料和結構，具體含義如下：
1—徑向銅帶加強； 2—徑向不銹鋼帶加強；
3—徑縱向銅帶加強； 4—徑縱向不銹鋼帶加強。
2）鎧裝層
此部分表示電纜所用鎧裝材料的種類及結構，用一位阿拉伯數字表示，具體含義如下：
0—表示無鎧裝層； 1—聯鎖鋼帶鎧裝；
2—雙層鋼帶鎧裝； 3—細圓鋼絲鎧裝；
4—粗圓鋼絲鎧裝； 5—縱包鋼帶鎧裝；
6—非磁性金屬帶鎧裝； 7—非磁性金屬絲鎧裝；
8—銅絲編織鎧裝； 9—鋼絲編織鎧裝。
3）外被層
外被層（外護套），由一位阿拉伯數字表示其材料和結構，具體含義如下：
1—纖維瀝青外被層； 2—聚氯乙烯外護套；
3—聚乙烯或聚烯烴外護套； 4—彈性體外護套。
7．特征
用特征表示具有特殊特征的電纜，通用電纜的型號不含此部分，即表示外護層后即結束。此部分用大寫英文字母表示電力電纜具有的特殊特征，具體含義如下：
Z—表示具有阻水結構； TH—濕熱帶專用；
TA—干熱帶專用； Y—防白蟻。
二.表示方法
電力電纜的表示方法由“型號—電壓等級 規(guī)格 標準”形式構成。 型號的構成前面已講過，電壓等級由“相電壓/線電壓”構成，電壓由數字并不含kV單位表示；規(guī)格由“芯數×導電線芯標稱截面”表示，但不含單位。例如：

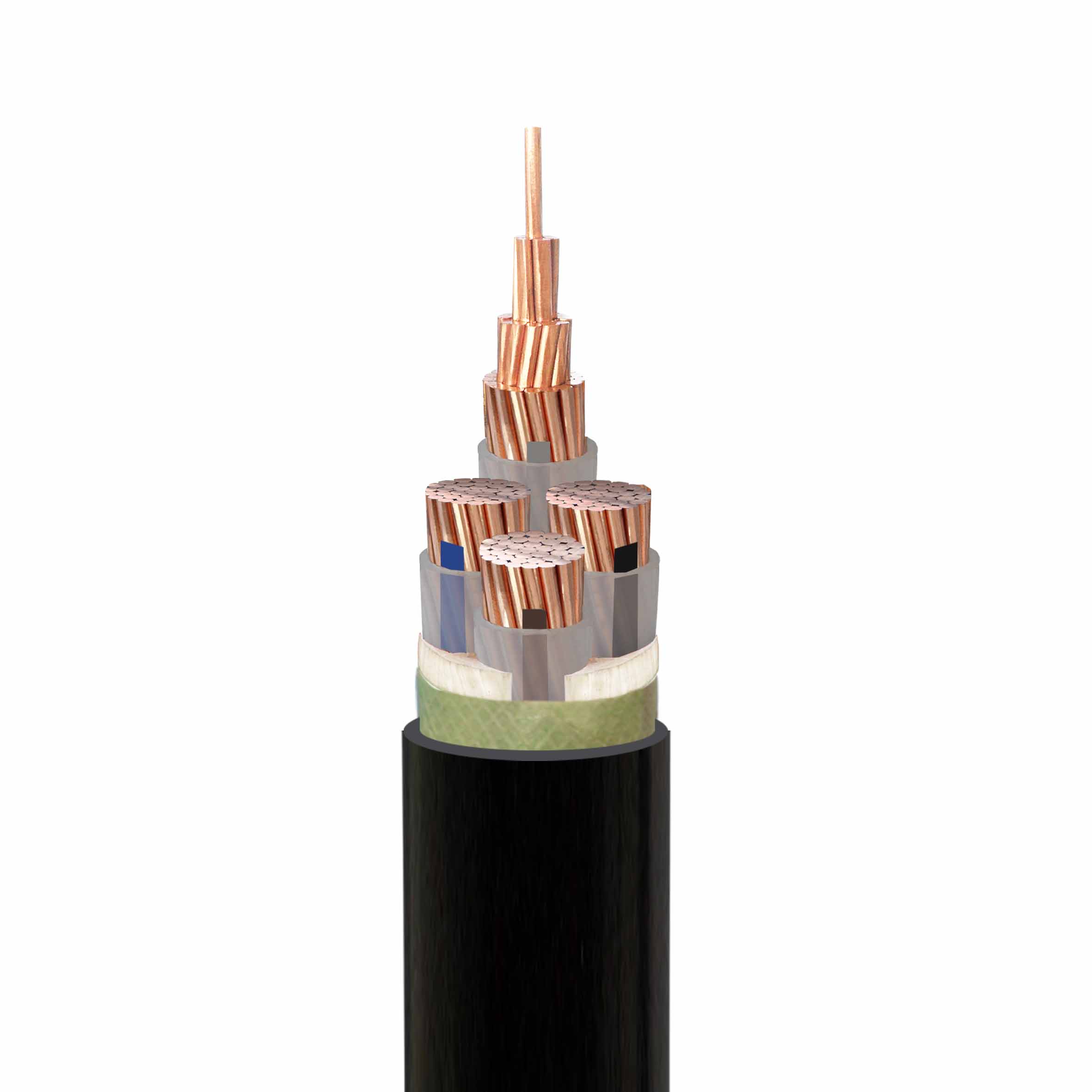

1) 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜，額定電壓為0.6/1kV，3+1芯，導體標稱截面為95mm2及50mm2，表示為：
YJV—0.6/1 3×95+1×50 GB/T 12706.1-2008
2) 鋁芯交聯聚乙烯絕緣銅絲屏蔽聚氯乙烯內護套鋼帶鎧裝聚氯乙烯外護套電力電纜，額定電壓為8.7/10kV，單芯，導體標稱截面積為240 mm2，銅絲屏蔽標稱截面積為25 mm2，表示為：
YJLSV22—8.7/10 1×240/36 GB/T 12706.2-2008
