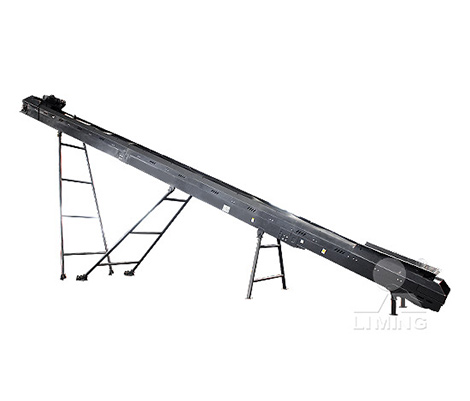

B6X系列皮帶輸送機
進料粒度：
≤300
生產能力：
150-900t/h
應用范圍：礦山、冶金、煤炭、交通、電力、建材、化工、輕工、糧食和機械等行業
加工物料：堆積密度為500~2500kg/m3的各種散狀物料
產品介紹
B6X系列皮帶輸送機是黎明重工總結已有的設計、制作和安裝經驗，結合市場行情和客戶需求而研發的新一代散料輸送設備。它是一種摩擦驅動以連續方式運輸物料的機械，可以將物料在一定的輸送線上，從開始的供料點到后來的卸料點間形成一種物料的輸送流程。
突出優勢
-
1物美價廉，性能穩定
在保障產品性能和質量的前提下，我們充分的優化了B6X的各個部件，既能為客戶節省大量資金的投入，又能為客戶提供性能穩定的產品。
-
2結構緊湊，適應性強
在大量分析了以往皮帶機的現場應用情況后，B6X在結構上更加緊湊，并與本公司其他主機設備的銜接更加緊密，適應能力更強。
-
3降低難度，通用性高
為了降低生產難度、生產成本和安裝難度，適應市場的節奏變化并縮短產品的備貨周期，B6X的設計著重強調了高通用性和互換性。
-
4選擇多樣，功能齊全
B6X的設計充分考慮了客戶選擇的多樣性。在滿足B6X正常運行的基本配置的情況下，我們羅列了很多功能性選配項目以供客戶進行選擇。
工作原理
B6X系列皮帶輸送機是以輸送帶做牽引和承載構件，通過承載物料的輸送帶的運動進行物料輸送的連續輸送設備。輸送帶繞經傳動滾筒和拉緊滾筒形成無極環形帶，上下輸送帶由托輥支撐以限制輸送帶的撓曲垂度，拉緊裝置為輸送帶正常運行提供所需的張力。工作時驅動裝置驅動傳動滾筒，通過傳動滾筒和輸送帶之間的摩擦力驅動輸送帶運行，物料裝在輸送帶上和輸送帶一起運動。
技術參數
| 帶寬 項目 |
帶寬B(mm) | ||||
| 500 | 650 | 800 | 1000 | 1200 | |
| 設計參數 | 物料碎石，堆積密度ρ=1.6t/m3,運行堆積角θ=20° | ||||
| 更多物料粒度mm | ≤100 | ≤130 | ≤180 | ≤250 | ≤300 |
| 設計輸送量t/h | 150 | 250 | 400 | 600 | 900 |
| 傾斜角度 | 0~17°（傾斜角度極限值與物料有關） | ||||
| 理論帶速(括號內為22kw及以上)m/s | 1.5 | 1.6 | 1.4 | 1.4 | 1.5 （1.4） |
| 拉緊方式 | 螺旋拉緊 | ||||
| 皮帶機長度m | 8≤L≤30 | ||||
| 傳動滾筒直徑mm | φ323 | φ375 | φ400 | φ424 | φ448 |
| 改向滾筒直徑mm | φ271 | φ323 | φ375 | φ400 | φ424 |
| 上托輥尺寸 | φ89x200 | φ89x250 | φ89x315 | φ108x380 | φ108x465 |
| 下托輥尺寸 | φ89x600 | φ89x750 | φ89x900 | φ108x1100 | φ108x1300 |
| 膠帶型號 | CC-56 4×(4+1.5) |
CC-56 4×(4+1.5) |
CC-56 4×(4+1.5) |
NN-100 5×(5+2) |
NN-100 5×(5+2) |
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
