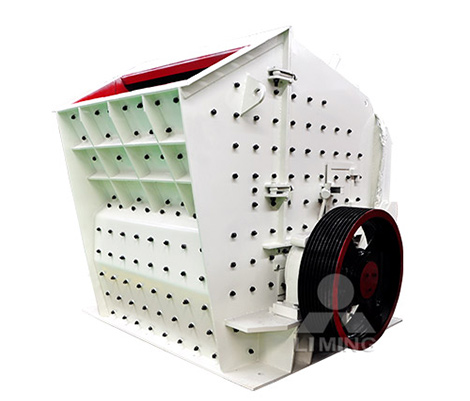

歐版反擊式破碎機
進料粒度：
≤700mm
生產能力：
70-480t/h
應用范圍：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
加工物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖等
產品介紹
歐版反擊式破碎機主要用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，在高速公路建設、水利工程、建筑碎石、機制砂加工等領域廣泛應用，非常適合對各種軟、中硬礦石進行粗碎、中碎、細碎作業。
突出優勢
-
1工藝規范，優化設計
采用規范化的制造工藝，選用質量過硬的制作材料。重型化的轉子設計，嚴格的檢測手段和分析技術，確保了高質量的轉子。
-
2特別結構，穩定可靠
軸承座采用整體式鑄鋼結構，運行更加穩健。選用更大的軸承規格，承載能力更高。特別的板錘固定裝置，可靠性更高。
-
3半自動化，省時省力
半自動化的調整裝置和自帶的開頂裝置，可迅速完成易損件的更換，減少了停機和檢修的時間，節省了人力操作，增加了安全系數。
工作原理
歐版反擊式破碎機利用沖擊能來破碎物料。當物料進入板錘作用區時，受到板錘的高速?zèng)_擊而破碎，并被拋向安裝在轉子上方的反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。
技術參數
| 型號 | 規格 （mm） |
進料口尺寸 （mm） |
進料粒度 （mm） |
處理能力 （t/h） |
裝機功率 （kw） |
重量 （t） |
外形尺寸 （mm） |
| PFW1210II | Φ1150×960 | 1100×1030 | ≤400 | 90-160 | 90-110 | 17 | 2400×1870×2550 |
| PFW1214II | Φ1150×1400 | 1100×1430 | ≤500 | 130-200 | 132-160 | 22 | 2400×2310×2550 |
| PFW1315II | Φ1300×1500 | 1200×1530 | ≤600 | 180-320 | 160-200 | 29 | 2700×2570×2800 |
| PFW1318II | Φ1300×1800 | 1200×1830 | ≤700 | 240-400 | 200-250 | 34 | 2700×2870×2800 |
| PFW1415II | Φ1400×1500 | 1300×1530 | ≤700 | 300-480 | 200-250 | 38 | 2900×2700×3000 |
| 型號 | 規格 （mm） |
進料口尺寸 （mm） |
進料粒度 （mm） |
處理能力 （t/h） |
裝機功率 （kw） |
重量 （t） |
外形尺寸 （mm） |
| PFW1210Ⅲ | Φ1150×960 | 570×990 | ≤250 | 70-140 | 90-110 | 15 | 2550×1870×2100 |
| PFW1214Ⅲ | Φ1150×1400 | 570×1430 | ≤250 | 90-190 | 132-160 | 19 | 2550×2310×2100 |
| PFW1315Ⅲ | Φ1300×1500 | 625×1530 | ≤300 | 150-280 | 160-200 | 25 | 2960×2570×2380 |
| PFW1318Ⅲ | Φ1300×1800 | 625×1830 | ≤300 | 220-350 | 200-250 | 30 | 2960×2870×2380 |
| PFW1415Ⅲ | Φ1400×1500 | 800×1530 | ≤300 | 280-350 | 200-250 | 33 | 3120×2650×2660 |
