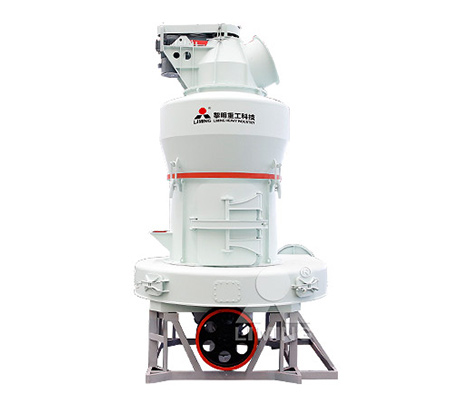

MTW系列歐版磨粉機
進料粒度：
≤50mm
生產能力：
3-50t/h
應用范圍：砂石料場、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
加工物料：河卵石、花崗巖、玄武巖、石英石、鐵礦石、輝綠巖、石灰石、方解石、白云石、重晶石、滑石、石膏、膨潤土等
產品介紹
MTW歐版磨是吸收歐洲粉磨技術和理念，擁有錐齒輪整體傳動、內部稀油潤滑系統、弧形風道等多項自主專利技術產權的新型粉磨設備。大產量、低能耗的歐版磨粉機滿足了客戶對1.6-0.045mm細粉的生產需求。
突出優勢
-
1成熟穩定
30余年磨機制造經驗，4代磨機成熟蛻變；錐齒輪整體傳動，強大動力；磨輥聯動增壓技術，產能高。
-
2節能環保
風機、主軸傳動系統和風機傳動系統均采用稀油潤滑，換油周期約4個月，換油周期長，成本低，維護頻次少；空氣自循環系統與除塵器雙管齊下，滿足國家環保要求。
-
3投資經濟
可粉磨多種礦物，滿足多種規格粒度需求；基建費用低，運行成本低，投資經濟。
-
4配置可靠
新型吊掛式籠式選粉機，變頻控制，細度調節更準確；隔離式旋風集粉器，集粉效率高；曲面型風道，氣流阻力小，不易堵料，風機效率提升；曲面可換刀刃鏟刀，磨損率低，利用率高；無阻力進風蝸殼+同阻力布置方案，降低了因系統能耗造成的經濟損失。
工作原理
MTW歐版磨主要由主機、選粉機、風機、顎破、畚斗提升機、電磁振動給料機、儲料倉、布袋除塵器、管道裝置、旋風集粉器、電控柜、電機等組成。 工作時，大塊狀物料經顎式破碎機破碎到所需粒度后，由提升機將物料送至儲料斗，再經電磁振動給料機將物料均勻定量連續地送入主機磨室內進行研磨。粉磨后的物料被風機氣流送入選粉機進行分級，在選粉機葉輪的作用下，不符合細度要求的物料落入磨室內重新碾磨，符合細度要求的物料則隨氣流經管道進入旋風集粉器內，進行分離收集，經排料裝置排出即為成品粉體，分離后的氣流通過旋風集粉器上端回風管進入風機。該系統屬于閉路循環系統，并在正負壓狀態下運行。
技術參數
| 型號Model | 磨環內徑 | 主機轉速(r/min) | 進料尺寸 | 成品粒度 | 處理能力(t/h) | 外形尺寸(L×W×H)(MM) |
| MTW110T | Φ1100 | 120 | ≤30 | 1.6-0.045細可達0.038 | 3～10 | 8425×7933×8642 |
| MTW138T | Φ1380 | 96 | ≤35 | 1.6-0.045細可達0.038 | 6～20 | 10920×9470×10227 |
| MTW158T | Φ1580 | 85 | ≤35 | 1.6-0.045細可達0.038 | 8～28 | 11327×9730×9540 |
| MTW175T | Φ1750 | 75 | ≤40 | 1.6-0.045細可達0.038 | 10～35 | 12195×9555×9916 |
| MTW215T | Φ2150 | 65 | ≤50 | 1.6-0.045細可達0.038 | 20～50 | 12922×12810×11226 |
| 名稱 | 項目 | MTW110T | MTW138T | MTW158T | MTW175T | MTW215T |
| 主機電動機 | 功率(KW) | 55-75 | 90-110 | 110-132 | 160-200 | 280-315 |
| 選粉機電機 | 功率(KW) | 7.5-11 | 18.5-30 | 22-30 | 30-45 | 75-90 |
| 離心風機電機 | 功率(KW) | 55-75 | 90-132 | 110-132 | 185-200 | 280-315 |
