立式砂磨機結構圖
2021-05-08 08:45
想要了解立式砂磨機的工作原理那么我們少不了要觀看立式砂磨機結構圖，只有通過圖文結合才能清晰的了解立式砂磨機的工作流程。
立式砂磨機也可以叫做立式制砂機，這是一臺重工業設備，設備如其名，是一臺能夠?qū)⑽锪掀扑榧庸こ蓹C(jī)制砂的設備。在現代想要開設一個制砂廠，那么一臺立式制砂機是不可缺少的，它能夠?qū)⑸笆橇霞庸こ闪Ｐ物枬M的機制砂，那么通過立式砂磨機結構圖我們可以方便我們?nèi)チ私庠O(shè)備的構架、工作原理、加工方式等方面，可以讓管理人員在使用立式制砂機設備的時候便于操作和保養以及故障后的維修。

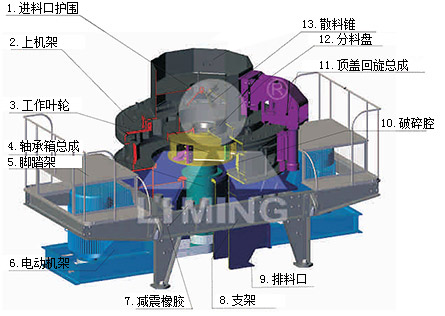

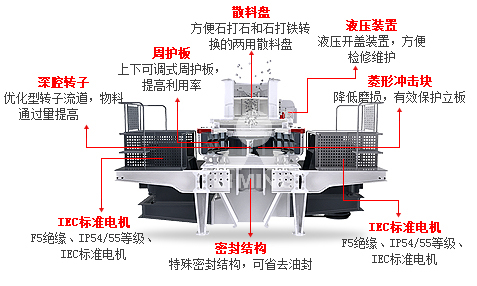

立式制砂機的結構:立式磨粉機只是一個統稱，其中包含了VSI制砂機、HVI制砂機、沖擊時制砂機等不同類型的制砂設備，由于類型不同所以在設計和加工方面也就大不相同，接下來為大家進行一個簡單的介紹；
1、進料斗：一般為倒立的棱臺形或者圓通形，進料口處安裝的有磨損環，能夠?qū)⑽锪辖?jīng)過料斗進入到破碎腔中進行破碎加工；
2、分料器：分料器能夠?qū)⑽锪线M(jìn)行分流，將一部分物料直接輸送至葉輪中然后拋射出去與另一部分從中心料管外側輸送至渦動破碎腔內葉輪外側的物料進行撞擊然后起到一個破碎的作用。能夠降低制砂設備的能耗，還可以加大生產能力。
3、渦動破碎腔：渦動破碎腔的結是由下兩段圓柱體形成了一個環形空間，立式制砂機所加工的物料都是在渦動破碎腔內進行破碎；
4、葉輪：它是立式制砂機的核心部件在制作葉輪時采取了特殊的金屬材料，它的外型為空心狀圓柱體，安裝在主軸總成上端軸頭的位置，用圓錐套和鍵鏈接傳遞扭距。葉輪所采取。由于葉輪高速旋轉產生氣流，在渦動破碎腔內部形成氣流自循環系統，可使粉塵內部消化，不外溢，不污染環境。
